Comment déchiffrer un plan immobilier ?

Comprendre un plan immobilier est fondamental pour tout projet de construction ou achat d'un logement neuf. Cette compétence vous aide à prendre de meilleures décisions. Savoir décrypter un plan immobilier vous permettra de comprendre parfaitement l'organisation de votre futur logement :

• La disposition des pièces et leurs superficies

• L'emplacement des portes et fenêtres

• Les liaisons entre les différentes zones du logement

• La localisation des installations techniques (électricité, plomberie, etc.)

• Les dimensions des espaces de rangement et des équipements intégrés

D’une part, ces informations vous aideront à vous projeter dans votre futur appartement ou future maison. D’autre part, vous pourrez planifier son aménagement et optimiser l'utilisation de l'espace.

Le plan de situation révèle l'emplacement de votre futur logement neuf. Il montre les avantages et commodités à proximité. Vous pouvez ainsi mieux comprendre les distances grâce à l'échelle du plan.

Visualiser les avantages autour de la parcelle

Un plan détaillé met en avant les points d'intérêt près de votre futur logement. Vous pouvez repérer facilement les éléments importants :

• Les transports en commun, comme les gares ferroviaires, les arrêts de bus et de tramway

• Les établissements scolaires, de la maternelle à l'université

• Les commerces, tels que les supermarchés, les boulangeries et les pharmacies

• Les services publics, comme les mairies, les bureaux de poste et les bibliothèques

• Les espaces verts, les parcs et les aires de jeux pour enfants

En analysant le plan, vous saurez si l'emplacement convient à vos besoins. Vous pourrez ainsi vérifier s'il correspond à votre mode de vie.

Comprendre l'échelle du plan de situation

L'échelle du plan est un élément clé pour interpréter les distances. Elle vous aide à mesurer l'éloignement entre votre logement et les points d'intérêt. Maîtriser l'échelle d’un plan de situation vous permet d'évaluer précisément les distances.

Le plan de masse est crucial pour comprendre les dimensions de votre futur logement. Dessiné à l'échelle 1/100 à 1/500, il montre les limites de la parcelle et les bâtiments. Il indique aussi l'orientation, les dimensions exactes et les dénivelés du terrain.
Ce plan vous aide à visualiser l'emplacement de votre logement sur la parcelle. Vous pouvez évaluer la distance avec les voisins et anticiper les nuisances potentielles. Il permet de vérifier si les dimensions correspondent à vos attentes.
Vous pourrez vous assurer que la surface habitable convient à votre famille. Les espaces extérieurs comme le jardin ou la terrasse seront adaptés à vos besoins.

Le rôle du plan de masse est de vous permettre de visualiser votre futur logement. Il vous aide à vous projeter dans ce nouvel espace de vie. Assurez-vous qu'il répond à vos attentes et besoins avant de prendre une décision.

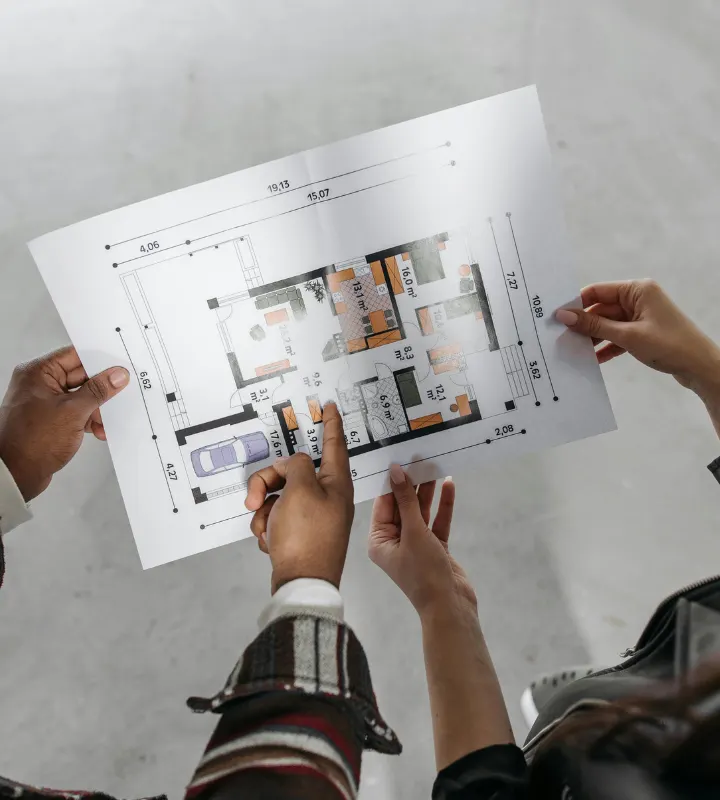

Le plan de vente est un outil indispensable pour les acheteurs immobiliers. Il montre l'agencement détaillé de votre futur logement. Ce document offre une vue précise de votre espace de vie.
Le plan est généralement présenté à l'échelle 1/50 ou 1/100. Cela facilite la compréhension des dimensions et de la disposition des pièces.

Visualiser la disposition des pièces et des espaces de vie

Le plan révèle la répartition des pièces de votre futur logement. Vous pouvez voir l'emplacement du salon, de la cuisine et des chambres. Cette représentation aide à comprendre la circulation entre les espaces.
Vous pouvez repérer les portes et les fenêtres sur le plan. Ces éléments sont à considérer avec attention lors de l'étude d'un projet immobilier, car ils influent sur la luminosité et l'aération des pièces.

Comprendre les dimensions et les éléments de confort

Le plan de vente indique les dimensions précises de chaque espace. Vous pouvez vérifier si la superficie des pièces répond à vos besoins. Ces informations sont utiles pour choisir le mobilier adapté.
Le plan montre aussi les placards intégrés et les équipements. Ces détails vous aident à évaluer la praticité de votre futur logement.
Étudiez le plan pour vous projeter dans votre nouveau lieu de vie. Posez des questions à votre promoteur pour comprendre chaque détail.

Comprendre un plan immobilier demande de connaître ses éléments clés. Il faut examiner les infos réglementaires, les symboles, l'orientation et les tracés. Cela permet une lecture complète et pertinente du plan.

Les informations réglementaires du cartouche

Le cartouche est un encadré généralement situé dans un coin du plan immobilier. Il regroupe les informations principales qui permettent d’identifier le projet et de comprendre certains détails techniques. On y trouve le nom du projet, du client, de l'architecte et l'échelle du plan.

Les symboles et dessins de la légende

La légende explique les symboles et dessins du plan. Elle inclut aussi les cotes pour mesurer les distances. Les cotes sont des lignes avec un chiffre indiquant la distance en centimètres.

L'orientation et l'ensoleillement

L'orientation, souvent montrée par une rose des vents, permet de connaître l'ensoleillement d'un jardin ou d'un balcon. C'est un critère important pour évaluer la qualité de vie.

Les plans utilisent divers tracés avec des sens précis :

• Les murs porteurs sont représentés par deux traits parallèles ou épais.

• Les cloisons ou murs non porteurs sont symbolisés par des traits fins.

• L'ouverture des portes et fenêtres est indiquée par des traits en pointillés.

• L'isolation thermique de la maison est représentée par des traits hachurés.

Bien lire un plan d'architecte aide à repérer ses besoins futurs. C'est primordial pour vérifier si le logement, que ce soit une maison ou un appartement, convient. Prenez le temps d'étudier chaque détail pour vous projeter dans votre futur chez-vous.

Les plans d'architecte utilisent de nombreuses abréviations pour désigner différents éléments. Ces raccourcis rendent le plan plus lisible et économisent de l'espace.

Les abréviations liées à la ventilation et aux canalisations

Les plans architecturaux contiennent souvent des abréviations pour la ventilation et les canalisations. Voici quelques-unes des plus fréquentes :

• VMC : Ventilation Mécanique Contrôlée

• EU : Eaux Usées (canalisations)

• EV : Eaux Vannes (canalisations eaux usées WC)

• VH : Ventilation Haute

• VB : Ventilation Basse

Connaître ces abréviations vous aidera à mieux comprendre le fonctionnement de votre futur logement. Vous pourrez ainsi anticiper d'éventuelles modifications ou adaptations nécessaires.

Les abréviations des équipements et des espaces de rangement

Les plans indiquent aussi les équipements et les espaces de rangement par des abréviations. En voici quelques exemples :

• CUI : Bloc cuisson

• R : Réfrigérateur

• CH : Chaudière

• LL : Lave-linge

• LV : Lave-vaisselle

• Dress : Dressing

• PL : Placard

Ces abréviations vous aideront à repérer rapidement l'emplacement de vos appareils électroménagers. Elles facilitent aussi l'identification des espaces de stockage, simplifiant l'aménagement de votre intérieur.

Comprendre un plan immobilier est un véritable atout pour mener à bien votre projet. Cette compétence vous aide à visualiser votre futur logement. Vous obtiendrez des infos sur l'emplacement, les dimensions et la disposition des pièces.
Familiarisez-vous avec les échelles, symboles et abréviations utilisés par les architectes. Cela vous permettra de saisir les détails techniques de votre projet immobilier. N'hésitez pas à demander l'aide de professionnels pour interpréter les plans.
Lire un plan immobilier est un atout précieux pour tout acheteur. En maîtrisant cette compétence, vous prendrez des décisions judicieuses. Vous pourrez ainsi investir dans un logement neuf en toute confiance.
